Sistem Curtain Wall Stick: Anatomi, Komponen, dan Urutan Pemasangan

Curtain wall bekerja sebagai satu sistem

Curtain wall adalah selubung non-struktural terhadap rangka utama bangunan: ia tidak memikul lantai di atasnya, tetapi tetap harus membawa berat sendiri dan menerima tekanan maupun isapan angin. Beban tersebut diteruskan melalui kaca atau panel, transom, mullion, bracket, dan anchor menuju struktur gedung.

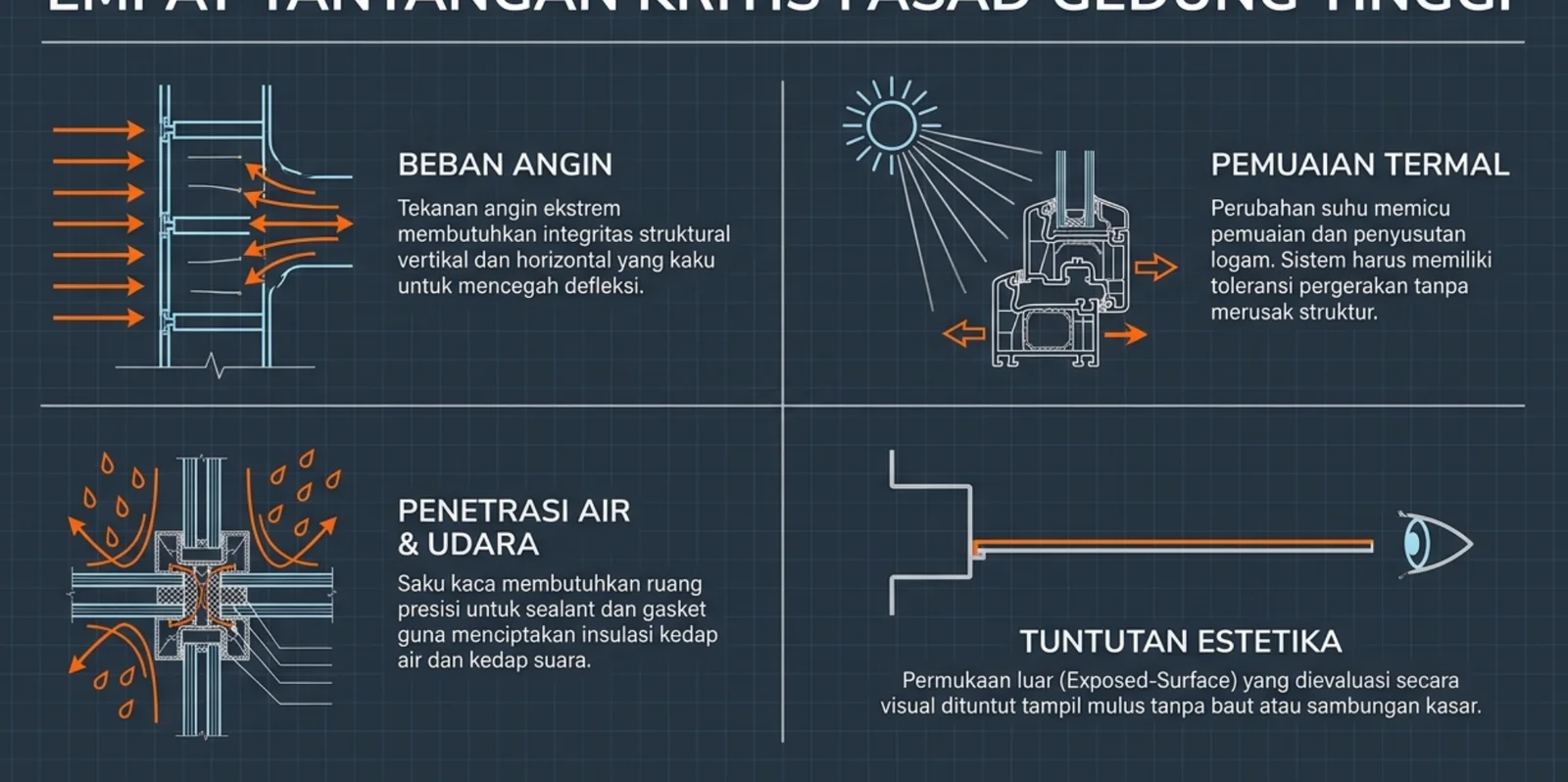

Karena itu, curtain wall tidak cukup dipahami sebagai kumpulan aluminium dan kaca. Profil, sambungan, gasket, sealant, ruang drainase, fastener, dan interface dengan beton harus bekerja bersama. Materi Alexindo menyoroti empat tantangan: beban angin, pemuaian termal, penetrasi air dan udara, serta tuntutan estetika permukaan luar.

Membaca penampang sistem

Penampang memperlihatkan bagaimana profil vertikal dan horizontal membentuk kisi, menahan unit kaca, menyediakan ruang untuk gasket atau sealant, serta menutup area pengikat dari pandangan luar. Garis profil yang tampak rumit bukan dekorasi: setiap rongga, bibir, alur, dan bidang kontak memiliki fungsi rakitan tertentu.

Lima profil esensial pada contoh PDF

Geser tabel ke samping untuk melihat seluruh kolom.

Nilai di atas adalah contoh spesifik dalam PDF. Jangan menggunakannya sebagai spesifikasi universal. Nomor die, dimensi, berat, ketebalan, alloy, finish, dan kapasitas harus dikonfirmasi terhadap katalog Alexindo terbaru, kalkulasi, serta dokumen proyek.

Mullion, shock mullion, dan pergerakan termal

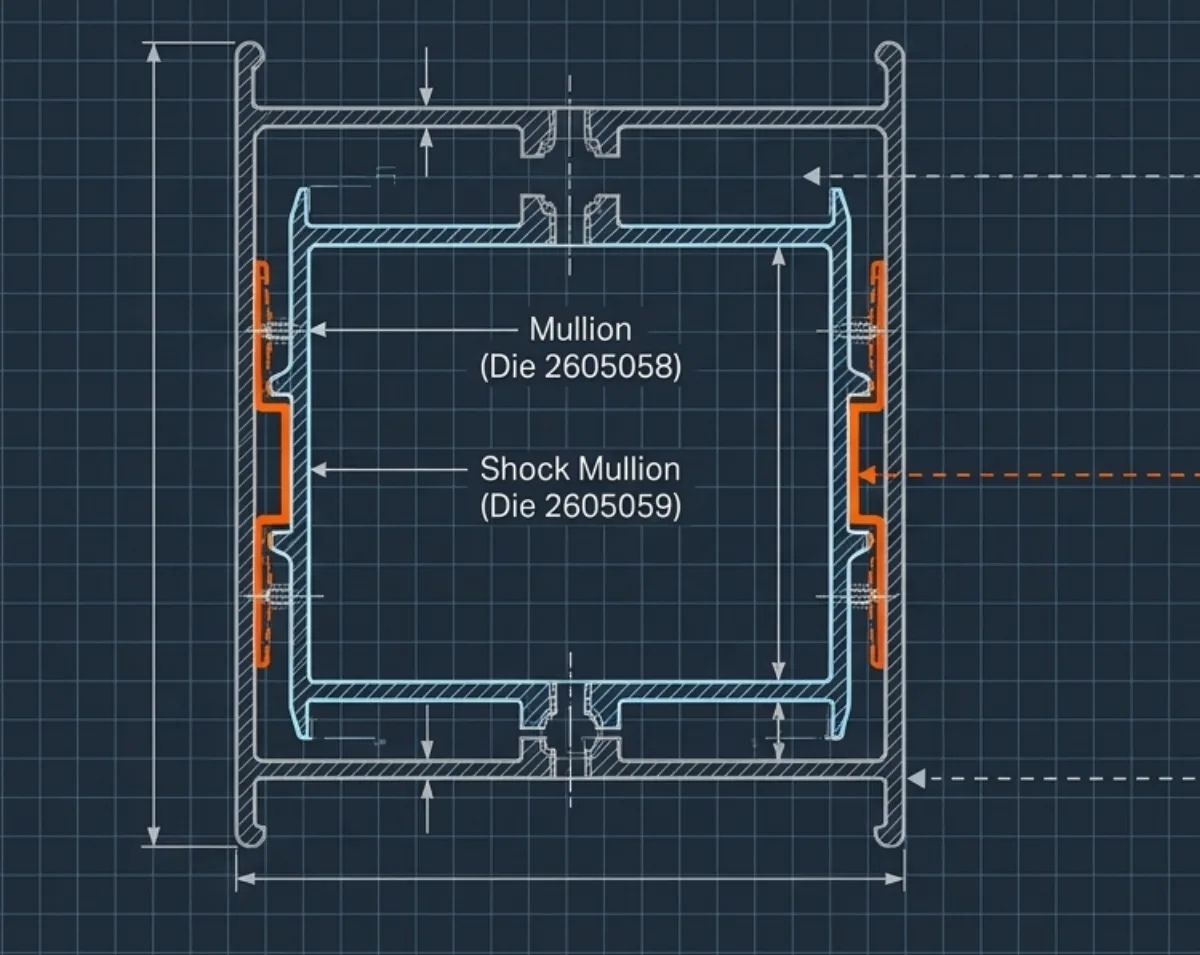

Mullion menjadi tulang punggung vertikal. Materi memperlihatkan rongga dalam mullion sekitar 65,00 mm dan shock mullion selebar 64,40 mm. Selongsong masuk ke dalam mullion dengan friction fit; sirip setebal 1,50 mm mencengkeram dinding bagian dalam, sementara celah yang tersisa ditujukan untuk mengakomodasi gerakan vertikal akibat perubahan suhu.

Detail ini tidak dengan sendirinya menjamin performa termal atau struktural. Panjang batang, suhu desain, lokasi titik tetap dan titik geser, jarak sambungan, toleransi fabrikasi, serta gerakan struktur harus ditentukan oleh engineering proyek.

Transom, IGU, dan saku sealant

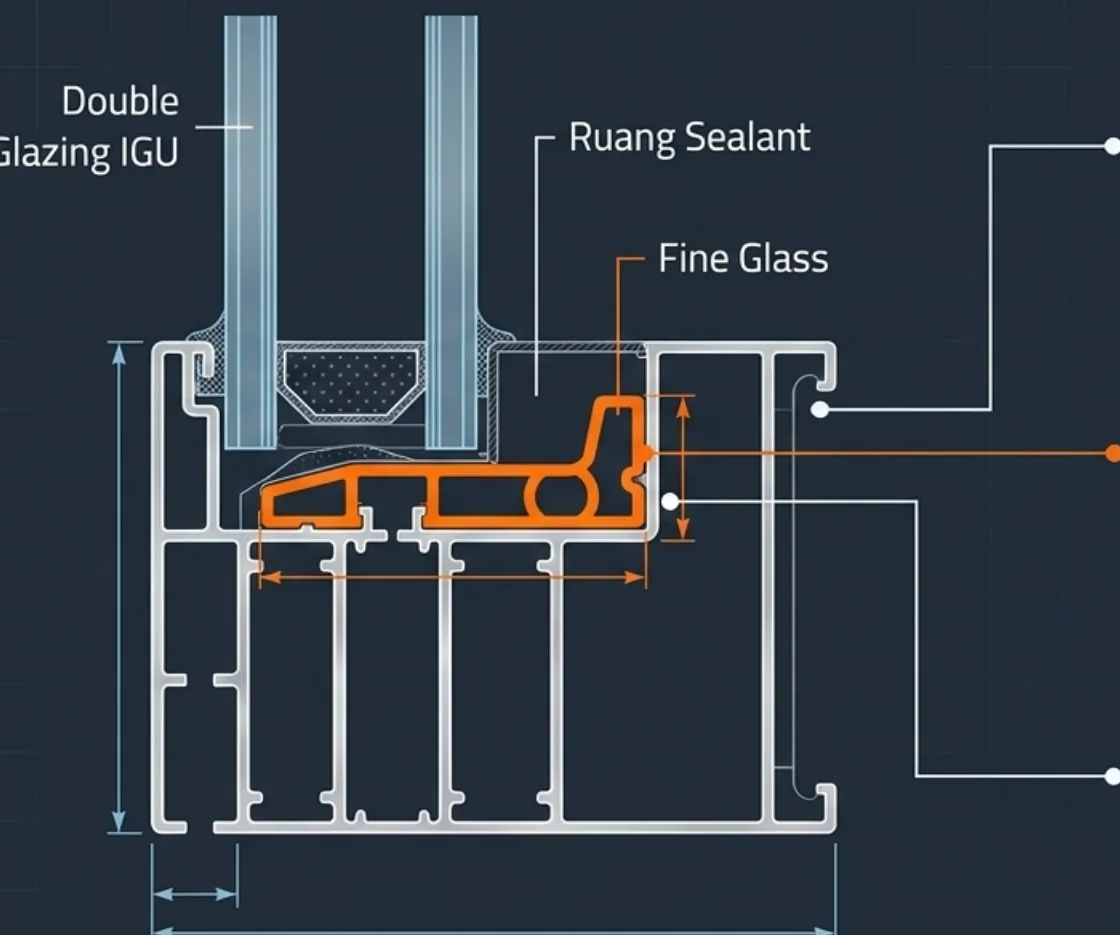

Transom membagi grid secara horizontal dan menopang berat unit kaca. Pada contoh sistem dalam PDF, transom memiliki kedalaman 138 mm dan tebal dinding 2,50 mm. Profil Fine Glass memisahkan IGU dari kontak langsung dengan logam keras, sehingga mengurangi risiko kerusakan tepi kaca dan membantu membentuk posisi kaca yang konsisten.

Materi menyebut bibir Fine Glass 33,50 mm membentuk ruang terkendali bagi sealant arsitektural atau gasket. Namun, kedap udara dan air tetap bergantung pada geometri joint lengkap, kompatibilitas material, persiapan permukaan, workmanship, kontinuitas drainase, serta pengujian—bukan pada satu profil saja.

Clip snap-on dan bidang luar yang rapi

Setelah kaca berada pada posisinya, Clip Transome ditekan dari luar. Pada ilustrasi, bibir pengait berkedalaman 4,53 mm merenggang sesaat lalu mengunci pada alur melalui gesekan, tanpa sekrup yang terlihat pada muka akhir. Lebar cover 115,16 mm menutup rangka dan area pengikat sehingga garis fasad tampak rata serta bersih.

Ukuran dan mekanisme tersebut berasal dari materi sistem yang dibahas. Engagement clip, jenis fastener tersembunyi, toleransi, urutan pemasangan, kemampuan dibuka kembali, serta kompatibilitas finish harus mengikuti detail produsen dan shop drawing yang disetujui.

Urutan pemasangan di lapangan

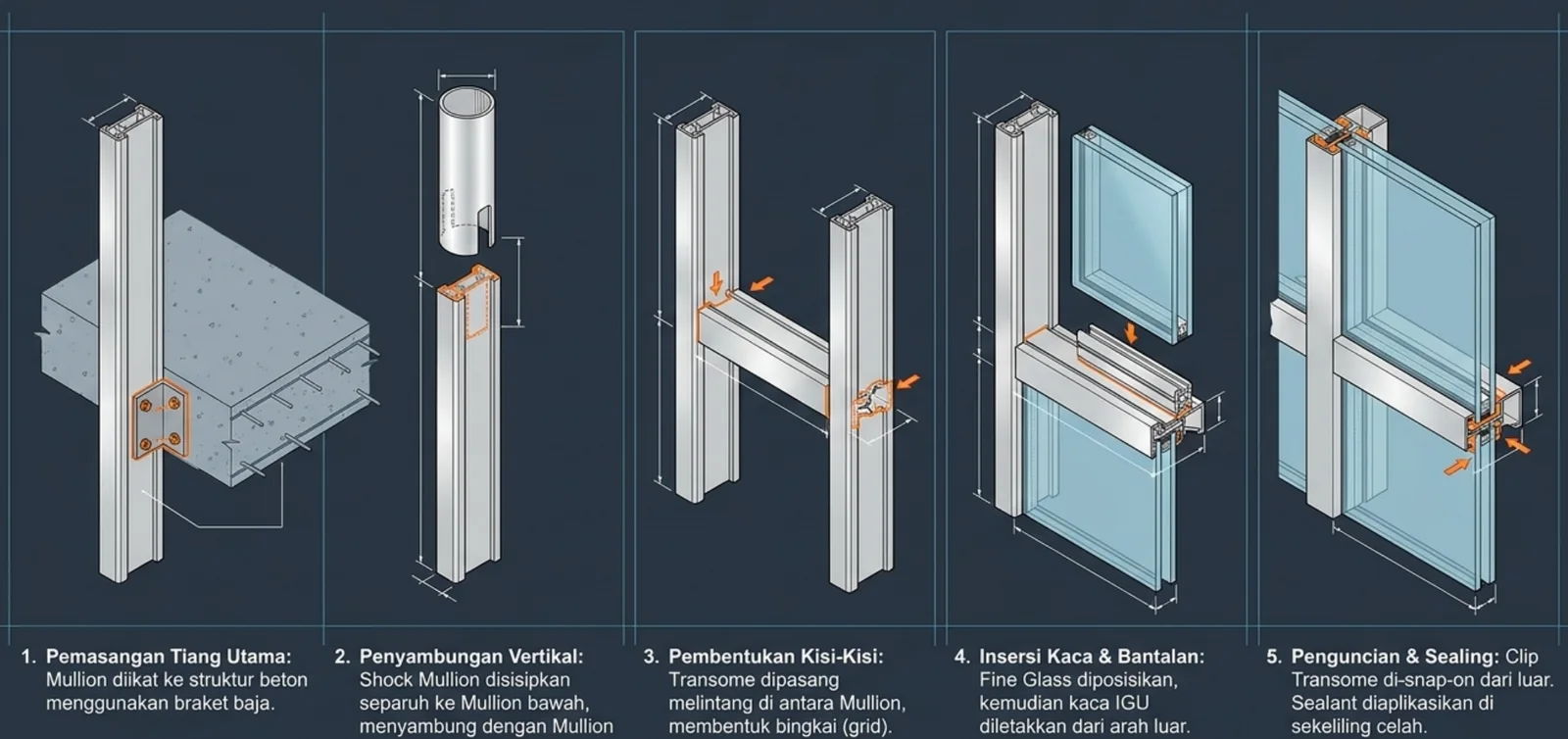

1. Pemasangan tiang utama. Mullion dihubungkan ke struktur beton melalui bracket baja yang telah disetel posisinya.
2. Penyambungan vertikal. Shock Mullion disisipkan sebagian ke mullion bawah untuk menerima mullion di atas.
3. Pembentukan kisi. Transom dipasang melintang di antara mullion untuk membentuk grid.
4. Penempatan dudukan dan kaca. Fine Glass diposisikan, kemudian IGU dimasukkan dari arah luar sesuai metode pemasangan.
5. Penguncian dan sealing. Clip Transome dipasang dengan sistem snap-on, lalu sambungan yang dipersyaratkan diberi sealant.

Urutan proyek dapat memerlukan hold point inspeksi, proteksi kaca, setting block, gasket, end dam, weep, perimeter seal, serta pekerjaan interface lain yang tidak seluruhnya divisualkan dalam ringkasan PDF.

Interface aluminium dengan struktur beton

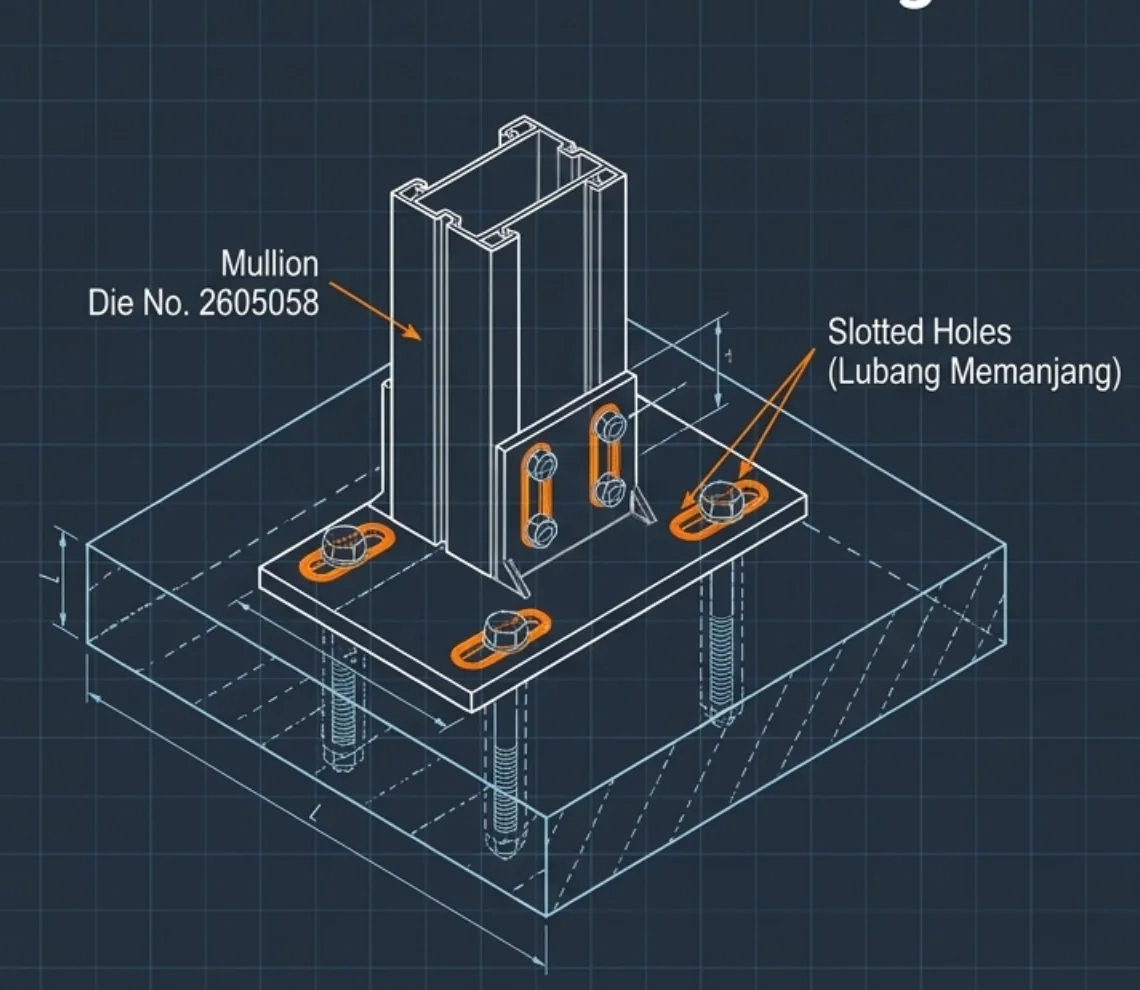

Bracket menjadi titik temu antara rangka aluminium dan struktur utama. PDF menggambarkan bracket yang dapat diikat menggunakan dynabolt, chemical anchor, atau ditanam pada cast-in channel. Lubang memanjang memungkinkan penyetelan maju–mundur dan kiri–kanan untuk mengompensasi toleransi permukaan beton sebelum mullion dikunci dengan baut struktural berkekuatan tinggi.

Material dan toleransi pada sumber

Materi menyebut paduan aluminium AA-6063-T5 dengan perlakuan panas artificial aging. Pada profil mullion dan transom yang diilustrasikan, ketebalan dindingnya 2,50 mm. Slide juga mencantumkan kelurusan 0,33/300, kepuntiran 0,5/300, serta radius permukaan terekspos 0,30 mm, dan menyebut kesiapan untuk finishing anodize atau powder coating.

Angka tersebut perlu diperlakukan sebagai data sumber, bukan toleransi otomatis untuk semua pekerjaan. Nilai yang mengikat harus diambil dari katalog resmi terbaru, standar ekstrusi dan finishing yang dirujuk kontrak, approved material submittal, sampel warna, serta acceptance criteria proyek.

Checklist koordinasi dan QA/QC

Mockup serta pengujian air, udara, dan performa lain perlu mengikuti persyaratan proyek. Catatan inspeksi, hasil tes, remedial, dan as-built sebaiknya dipelihara hingga serah terima.
