Arsitektur Fasad: Sistem Stick vs. Unitized

Memulai dari kebutuhan proyek

Curtain wall bukan keputusan estetika semata. Sistem rakitan menentukan kapan desain harus dikunci, berapa banyak pekerjaan terjadi di lapangan, bagaimana panel diangkut dan diangkat, serta di titik mana risiko air, udara, toleransi, dan mutu harus dikendalikan. Karena itu, pilihan Stick atau Unitized perlu berangkat dari kondisi nyata proyek, bukan reputasi salah satu sistem.

Materi sumber menyimpulkan bahwa tidak ada sistem yang sempurna, hanya sistem yang tepat. Prinsip tersebut berarti keputusan perlu menyeimbangkan jadwal, anggaran, dan desain, sekaligus target performa, logistik, QA/QC (jaminan dan kontrol mutu), serta risiko proyek.

Anatomi curtain wall

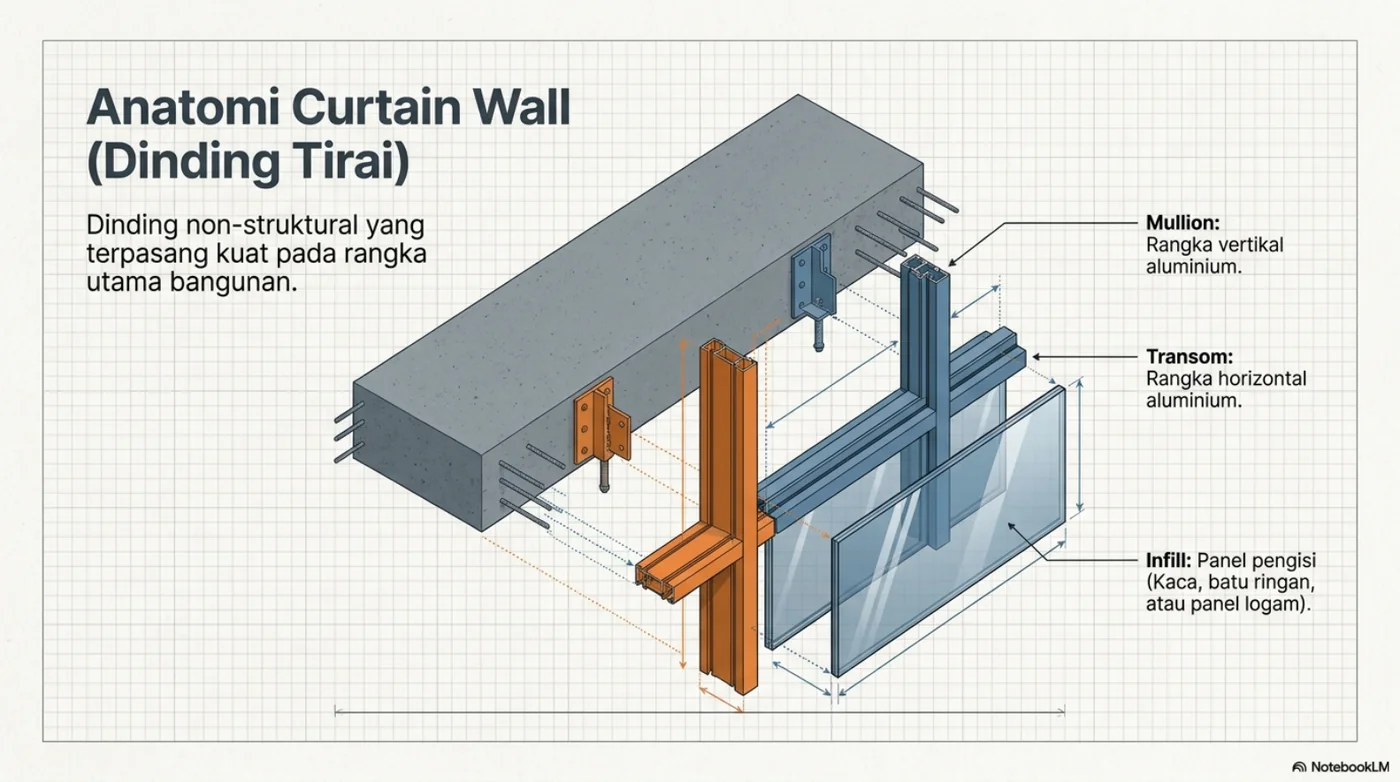

Curtain wall atau dinding tirai adalah selubung non-struktural yang dipasang pada rangka utama bangunan. Ia tidak memikul lantai di atasnya, tetapi harus menyalurkan berat sendiri dan beban angin ke struktur melalui bracket dan anchor yang dirancang.

Tiga elemen dasarnya ialah mullion, rangka aluminium vertikal; transom, rangka aluminium horizontal; dan infill, bidang pengisi berupa kaca, batu ringan, atau panel logam. Sambungan, gasket, sealant, cavity, dan drainase kemudian membentuk batas cuaca yang bekerja sebagai satu sistem.

Dua pendekatan utama

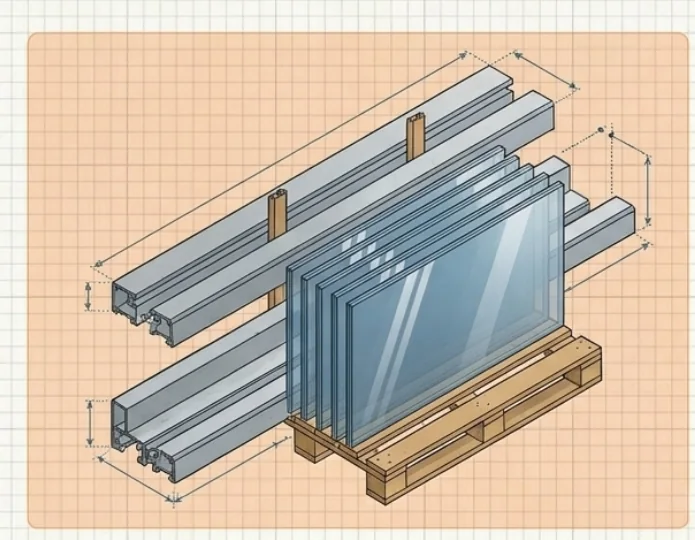

Pada sistem Stick, mullion, transom, kaca, dan komponen lain dikirim terpisah lalu dipasang satu per satu di lokasi. Ukuran komponen relatif mudah ditangani, tetapi porsi perakitan lapangannya besar dan banyak sambungan bergantung pada urutan serta keterampilan installer.

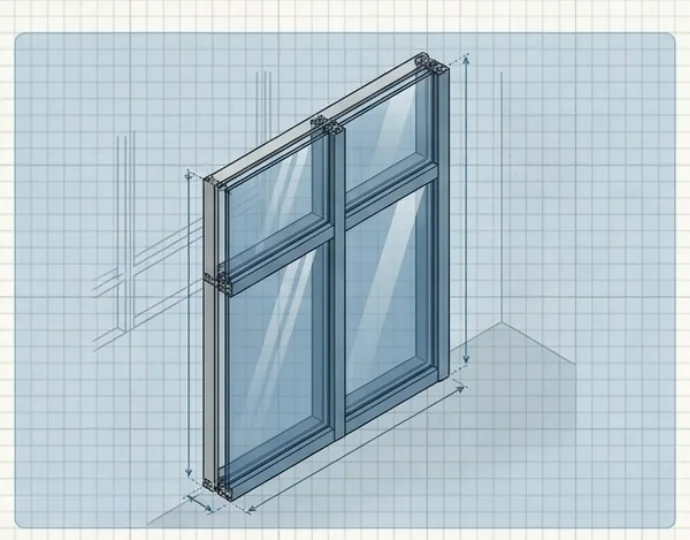

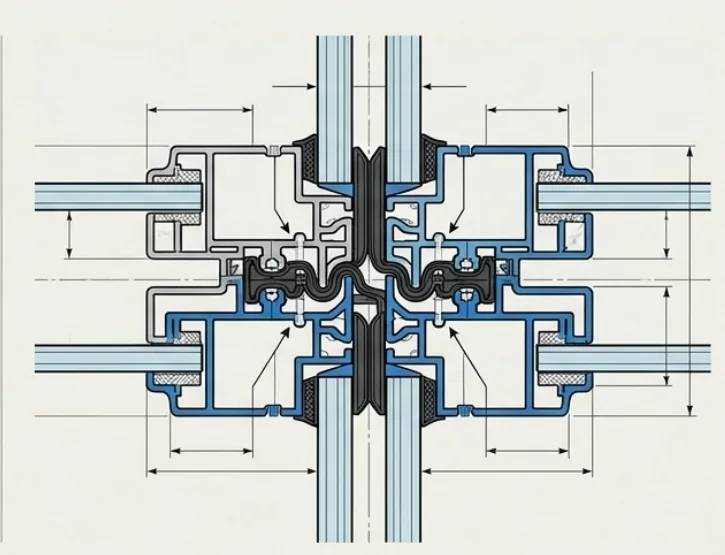

Pada sistem Unitized, kaca dan frame dirakit di luar lokasi—umumnya di pabrik—menjadi modul besar yang sudah substansial lengkap. Modul tiba sesuai urutan pemasangan, diangkat, ditambatkan ke struktur, lalu disambungkan ke unit di sebelahnya. Pekerjaan lapangan berkurang, tetapi produksi dan logistik harus matang.

Fabrikasi, tenaga kerja, dan kecepatan instalasi

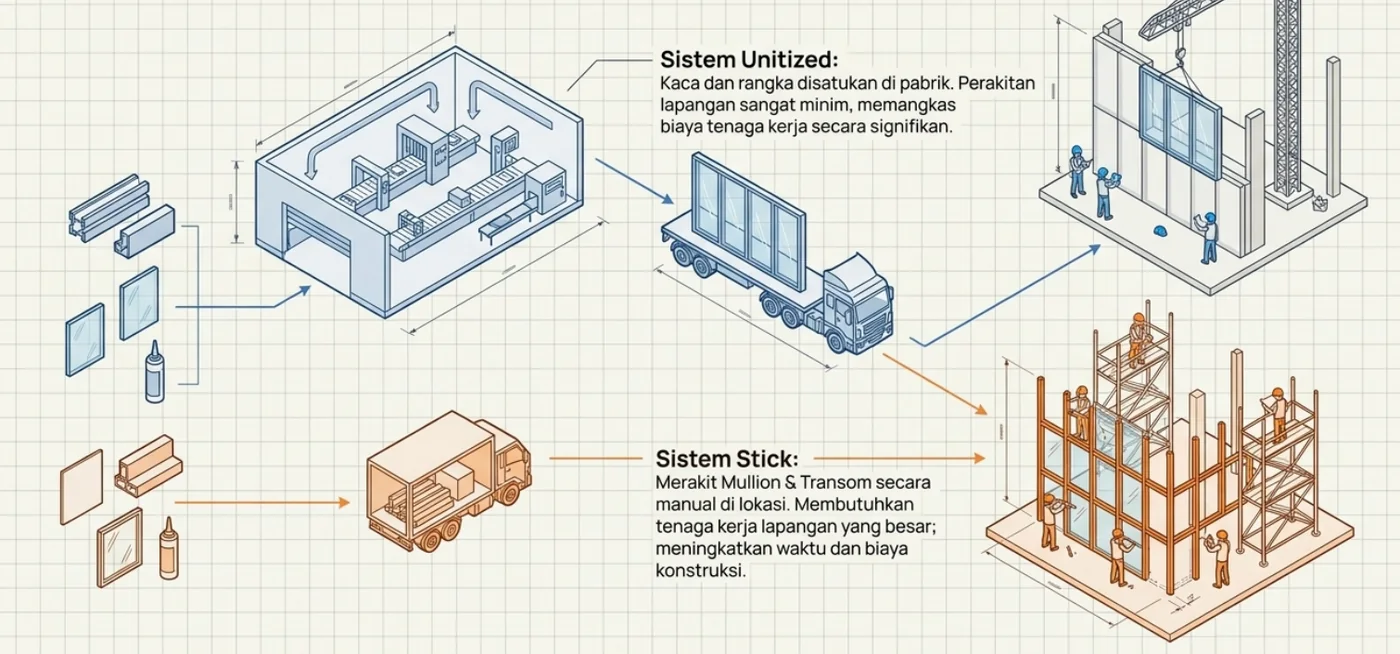

Perbedaan alur kerja mengubah profil tenaga kerja. Stick mengandalkan perakitan manual mullion dan transom serta pemasangan infill di tapak, sehingga membutuhkan lebih banyak jam kerja lapangan. Unitized menggabungkan frame dan kaca di lingkungan pabrik, memakai jig dan pemeriksaan berulang, lalu meminimalkan perakitan di gedung.

Kualitas kontrol dan kedap cuaca

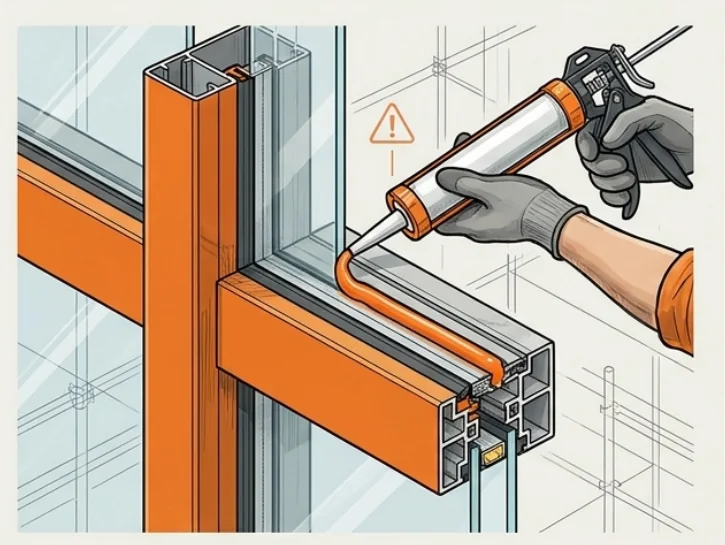

Materi sumber membandingkan sealant Stick yang banyak diaplikasikan di lapangan—dengan variasi workmanship lebih besar—terhadap presisi rakitan dan sealing Unitized yang dikontrol di pabrik. Lingkungan pabrik memang dapat menstabilkan dimensi, kebersihan permukaan, dan inspeksi, sementara pekerjaan basah di tapak lebih terpapar cuaca.

Namun, kedua sistem dapat mencapai persyaratan kedap air apabila dirancang, dibuat, dipasang, dan diuji dengan benar. Unitized mengurangi jenis variasi lapangan tertentu, bukan menghapus pengawasan. Interface, anchor, gasket, stack joint, perimeter seal, dan jalur drainase tetap harus dikontrol; pada Stick, kontinuitas seal, end dam, cavity, dan weep memerlukan perhatian setara.

Performa operasional

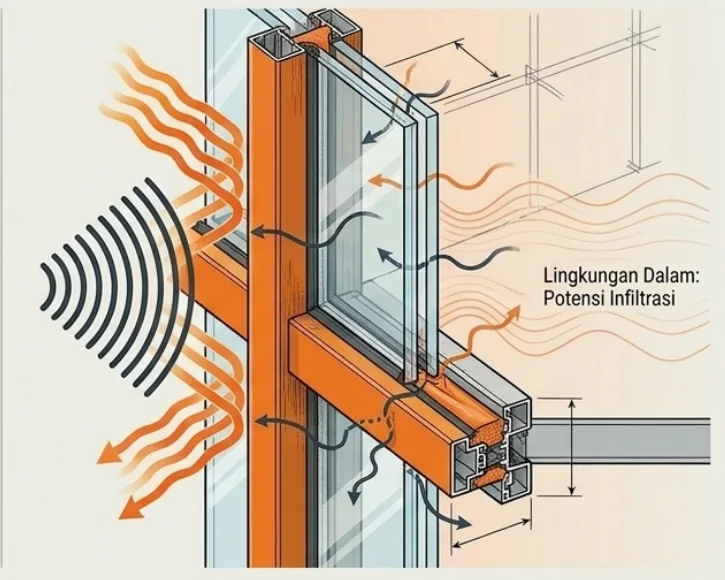

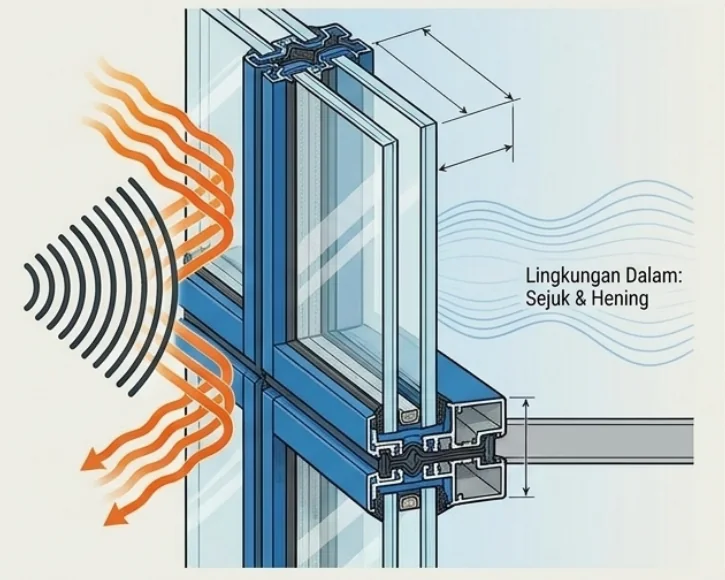

PDF menggambarkan panel Unitized yang tersegel rapat memiliki performa termal dan akustik kuat, sedangkan detail Stick yang tidak sempurna berisiko meningkatkan infiltrasi udara atau air. Hubungan itu masuk akal sebagai arah risiko, tetapi tipe sistem bukan satu-satunya penentu kinerja.

Komposisi kaca, thermal break pada profil, insulasi dan spandrel, rancangan joint, workmanship, serta pengujian akhirnya menentukan perpindahan panas, kebocoran udara, air, dan suara. Kriteria desain perlu diterjemahkan ke mockup, metode inspeksi, serta pengujian yang relevan sebelum produksi massal.

Paradoks biaya konstruksi

Grafik biaya dalam PDF bersifat kualitatif dan tidak memuat harga atau persentase. Stick cenderung menawarkan biaya material awal lebih rendah dan pengangkutan komponen lebih mudah, tetapi menyerap lebih banyak tenaga kerja lapangan. Unitized menuntut material presisi, fasilitas produksi, rak, dan pengangkutan modul besar yang lebih kompleks, namun efisiensi tenaga kerja lapangannya lebih tinggi.

Evaluasi anggaran karena itu sebaiknya melihat biaya total terpasang: engineering, mockup, fabrikasi, kemasan, transportasi, alat angkat, akses, kru, proteksi, pengujian, risiko keterlambatan, dan remedial—bukan harga material saja.

Fleksibilitas desain dan skala proyek

Materi PDF memberi rating fleksibilitas lebih tinggi kepada Unitized dan memperlihatkan geometri kompleks atau melengkung, sedangkan Stick divisualkan lebih standar dan lurus. Nuansanya, Unitized yang dikustomisasi memang dapat mewujudkan geometri kompleks berulang, tetapi memerlukan pembekuan desain lebih dini, engineering, tooling, dan mockup. Stick tetap praktis serta adaptif untuk bangunan kecil, bidang tidak berulang, renovasi, atau lokasi dengan logistik terbatas.

Indikasi awal dari materi PDF, bukan aturan universal. Pilihan wajib divalidasi terhadap tinggi, repetisi, jadwal, logistik, akses, pergerakan struktur, strategi pengadaan, kapasitas pabrik, pengujian, anggaran, dan kondisi lokal proyek. Semi-Unitized dapat menjadi pendekatan antara ketika sebagian rakitan diprefabrikasi namun kondisi proyek belum mendukung modul Unitized penuh.

Matriks perbandingan praktis

Geser tabel ke samping untuk melihat seluruh kolom.

Checklist pemilihan

Semi-Unitized layak dievaluasi sebagai opsi antara, terutama pada rentang skala menengah atau ketika proyek membutuhkan sebagian manfaat prefabrikasi tanpa konsekuensi logistik Unitized penuh. Apa pun pilihannya, tetapkan target performa, toleransi struktur, tanggung jawab interface, metode pengujian, dan rencana penggantian panel sejak tahap desain.

Sebelum tender, tim pemilik, arsitek, konsultan, kontraktor, dan procurement sebaiknya menyepakati dasar pembanding yang sama. Catat luas dan jumlah tipe panel, rentang toleransi slab, gerak antarlantai, beban angin, target termal-akustik, serta kriteria kebocoran udara dan air. Petakan pula siapa yang memiliki setiap interface dengan waterproofing, fire stopping, atap, podium, dan pekerjaan interior.

Selanjutnya, uji rencana terhadap urutan nyata: kapan shop drawing disetujui, berapa lama dies atau tooling dibuat, di mana mockup diuji, berapa kapasitas produksi mingguan, dan bagaimana panel terlindungi sampai serah terima. Untuk Unitized, keterlambatan desain dapat merambat ke produksi serial; untuk Stick, keterlambatan struktur atau cuaca dapat langsung menekan produktivitas lapangan. Daftar risiko dan hold point inspeksi membuat perbandingan lebih terukur daripada sekadar memilih sistem yang tampak paling cepat.
